校驗是所需的儀器
轉換器在調校之前需準備下列儀器：
⑴ LDM電磁流量模擬信號旗；
⑵ DA-16型晶體管毫伏表或GB-9型電子管電壓表；
⑶ PZ-8型直流數字電壓表或UJ-31型低阻值直流電位差計；
⑷ 標準電阻10Ω或100Ω。

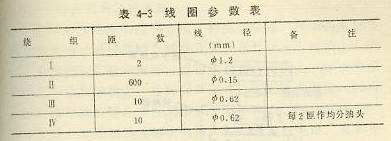

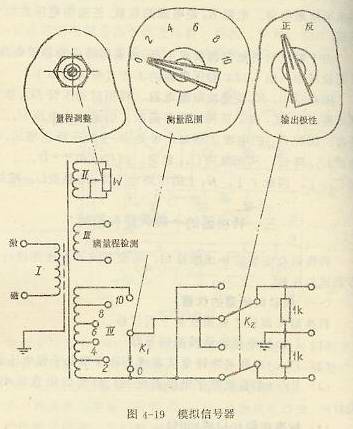

模擬信號器是模擬流量信號的一種裝置，用來代替流量信號對轉換器進行調整與校驗。使用時將其初級串接與變送器激磁電流is回路中而獲得與流量信號近似同相的模擬信號，是轉換器靜態校驗不可缺少的附件。它是由高導磁合金1J79鐵芯材料、線圈、轉換開關及電位器等組成的。其電路如圖4-19所示，有關參數見表4-3.
由圖4-19可知，電位器W用來調整模擬信號器的輸出大小。當W短路時，線圈Ⅱ中的感應電流I2最大，此感應電流有產生磁通（與原來的磁通相反），結果是線圈Ⅳ的感應電動勢最小。同理，W在線圈Ⅱ回路中阻值最大時，感應電流i2最小，結果線圈Ⅳ的感應電動勢為最大。因此改變W的位置，可以改變輸出信號的大小。
線圈Ⅳ共有五個抽頭，其量值變換則由轉換開關K1來實現。
